Minggu, 26 Februari 2012

Servis Digital Resever Goldsat vertikal gak fungsi



Datang seorang ibu meminta saya datang kerumahnya katanya gak bisa nonton chanel indosiar dan mmc tv.langsun berangkat ke tkp sesampainya disana tak coba nyalakan recever dan tvnya tentunya ternyata bener mmc tv ama indosiar gak ada signal untuk chanel yany lain Ok.kemudian saya coba ganti resever dengan goldsat andalan saya ternyata semua chanel normal walafiat,tadiya saya kira lmbnya yang rusak. Gak kesuen langsung tak buka casing resever ibu tadi dan saya tes in sat pada conector belakang tetyata pada posisi vertikal tegangan yang keluar 18 v,yang seharusnya 14 v .

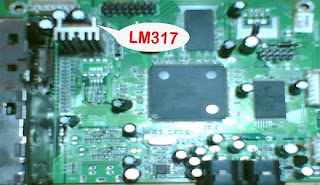

Dari hasil pengecekan komponen bersangkutan tertangkap LM317 shot .langsung aja tak ganti yang baru dan saya coba tes lagi alhasil arus vertikal nya udah 14 v dan horisontal 18 v.kemudian saya pasan baut- bautnya saperti semula dan tutup cassingnyalagi coba tes Alhadulilah gambar ikan terbang mau nongol lagi .semoga bermanfaat .sukses buat semua

Cara servis lmb



Kali ini dapat servisan para bola dengan keluhan tidak dapat nangkep siaran trans tv,antv atau smua stasiun tv yang ada pada satelit Telkom.sementara stasiun tv yang ada pada satelit palapa kualitas signalnya sangat lemah sekali.setelah pengukuran ternyata switch 0/22kpada LMB shot .
Sebenarnya kasus ini bisa kita atasi dengan cara mengganti LMB baru atau mengganti Switch 0/22k nya,namun karena jarak ketoko yang lumayan jauh dari tkp dan untuk menghemat biaya tentunya maka saya tawarkan untuk saya servia saja.
Ahirnya saya lepas LMB tersebut dari piriganya dan saya buka penutup lmb dengan cutter dan saya tes lagi dengan cara :

1. Pasan kabel penghubung RCV ke resever digital
2. Nyalakan resever digital
3. Taruh multi meter pada posisi 50 v
4. Taruh pencolok (-)multi meter pada konektor GROUND
5. Taruh pencolok (+)Pada Lubang LMB OUT
6. Setting Satelit PALAPA 0/22k pada Posisi OFF dan Telkom pada posisi ON
Pada posisi PALAPA Bila jarum bergerak berarti rusak shotd

Cara mengatasinya:
Lepaskan kedua transistor seperti pada gambar
Ganti transistor tersebut dengan yang baru Disini saya menggunakan A733
Atau ganti aja dengan transistor jenis PNP (kode A )
Bila penggantian udah selesai coba tes kembali seperti cara di atas bila hasil pengetesan Multi meter tidak bergerak pada posisi palapa dan bergerak pada posisi Telkom,berarti pekerjaan selesai ,pasang penutupnya kembali lem dengan castol dan pasang lagi pada tempatnya seperti semula lalu bayaran lagi.semoga bermanfaat ,SUKSES BUAT SEMUA...!!

REGULATOR /POWER SUPPLY SERBA GUNA



sebenarnya kit ini belum ada dijual didaerah saya.yang ada regulator tv yang makai trafo tapi penasaran juga sih sama si gacun ini makanya saya coba posting.siapa tau bermamfaat nanti.
Ada sebuah kit /modul siap pakai:REGULATOR GACUN buatan gz.jiachun china yang amat sangat serba guna dan sangat mudah di aplikasikan untuk regulator apa saja.
Kenapa saya katakan demikian? karena pada kondisi penerapan tertentu kit ini hanya cukup memasang dua buah kabel saja.Sebuah terobosan yang sangat berguna (terimakasih GACUN).
Regulator apapun dan bagaimana pun selama trafo converternya masih bagus,kit ini dapat bekerja dengan baik untuk menggantikan rangkaian regulator aslinya.Buang habis semua jalur rangkaian regulator asli (tentunya yg sudah rusak dan tidak dapat di repair lagi) bagian primer,dan kita hanya perlu dua titik pasang.Yaitu pin trafo yang terhubung dengan tegangan input ( VCC) biasanya 300v,dan pin yang menuju ke collector Transistor /IC regulator.
Cara pemasangan nya adalah amat sangat mudah .Regulator gacun hanya mempunyai tiga (3) jalur kabel; merah adalah VCC input yang nantinya dipasang pada titik trafo yg menuju collector TR/IC regulator.kabel hitam adalah ground ( negative) dan kabel biru adalah untuk feedback ( pendeteksi perubahan tegangan output, kabel ini bisa dipasang atau pun boleh dibiarkan saja ( itu hebatnya).
Biarkan /jangan di copot capasitor dan resistor yg berada dijalur VCC ke collector ( kapasitor/resistor osilasi trafo biasanya mulai 680pF-2n2F/2KV).
Pasang kabel hitam ke ground. pasang kabel merah ke kaki trafo collector (kabel merah ini di asumsikan sebagai pengganti collector TR/IC ),dan kabel biru ke jalur optocoupler ,jika ada.
Putar trimpot gacun pada posisi minimum ke kiri habis ( CCW ).hidupkan power supply.dan atur tegangan output regulator sebagaimana mestinya. TV biasanya 115V untuk B+ nya.5V untuk regulator DVD dll.
Amat mudah mengaplikasikannya ,coba saja baik untuk TV14-29″ , VCD/DVD atau monitor.karena modul ini sudah terbungkus sangat rapih dan terlindungi oleh casing nya yang cukup mungil.
